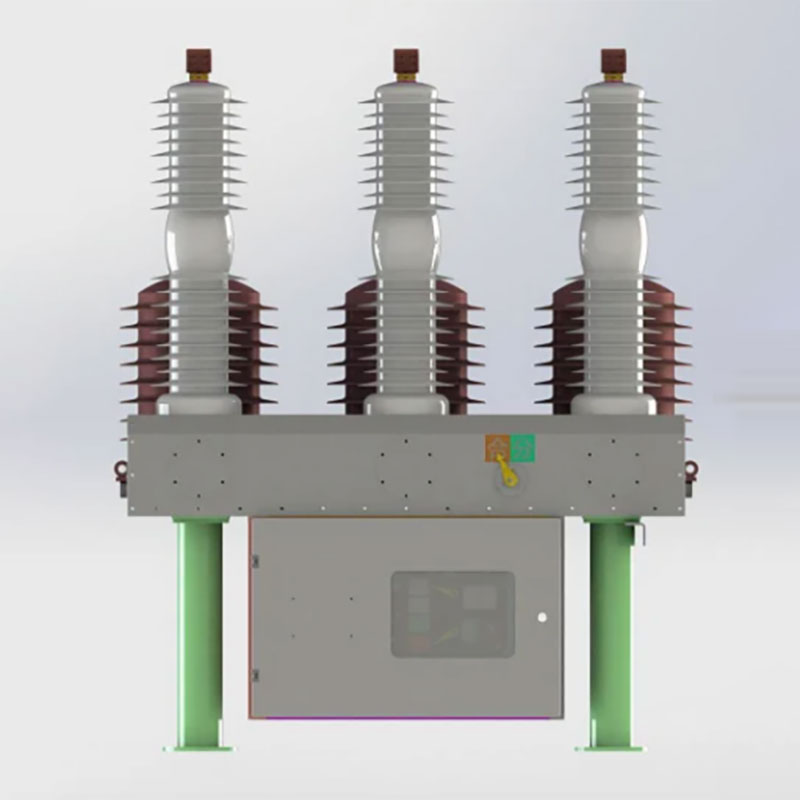

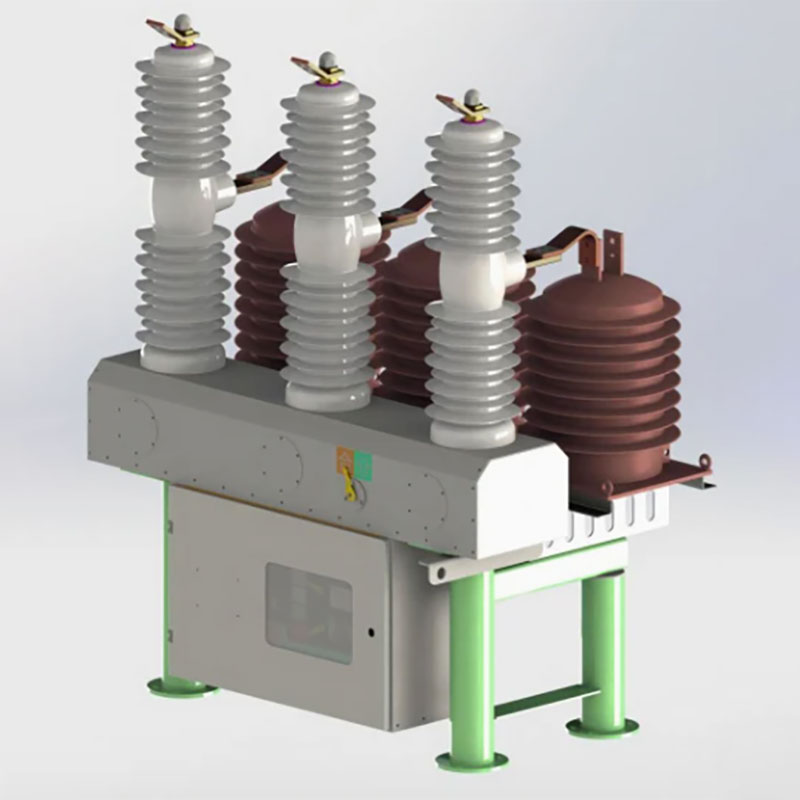

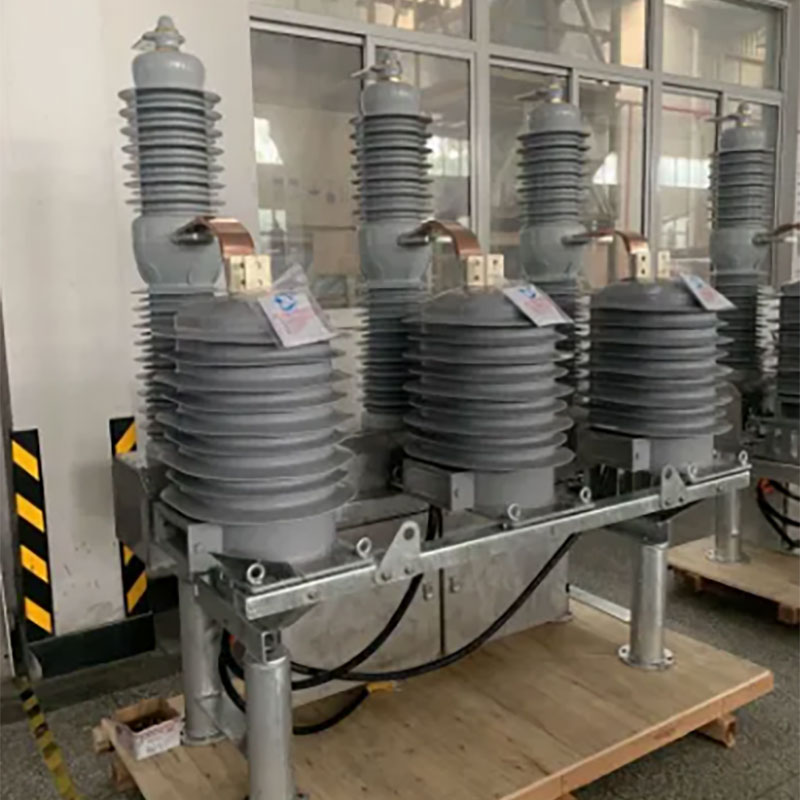

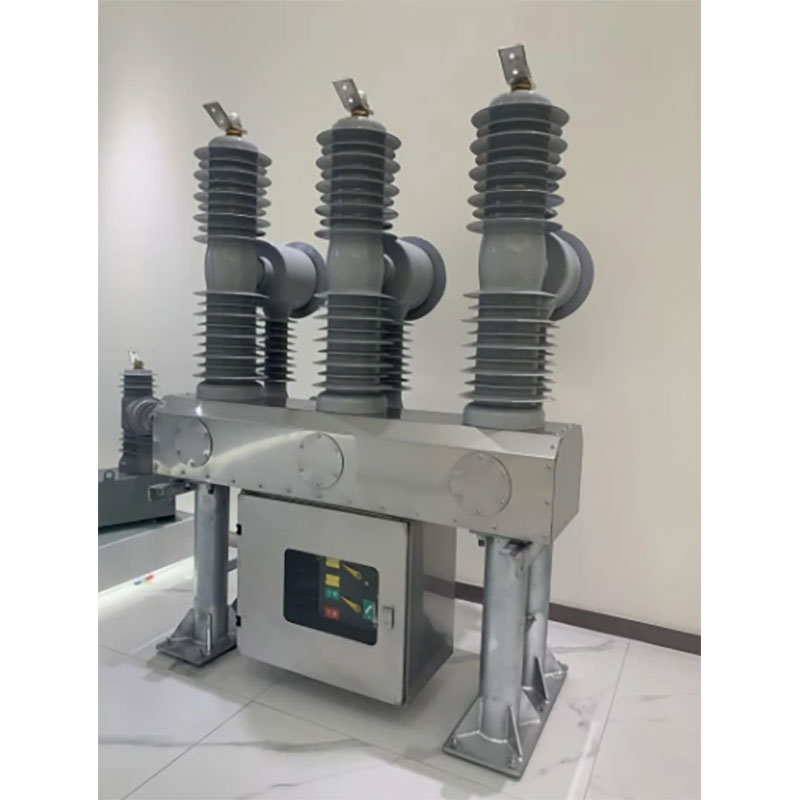

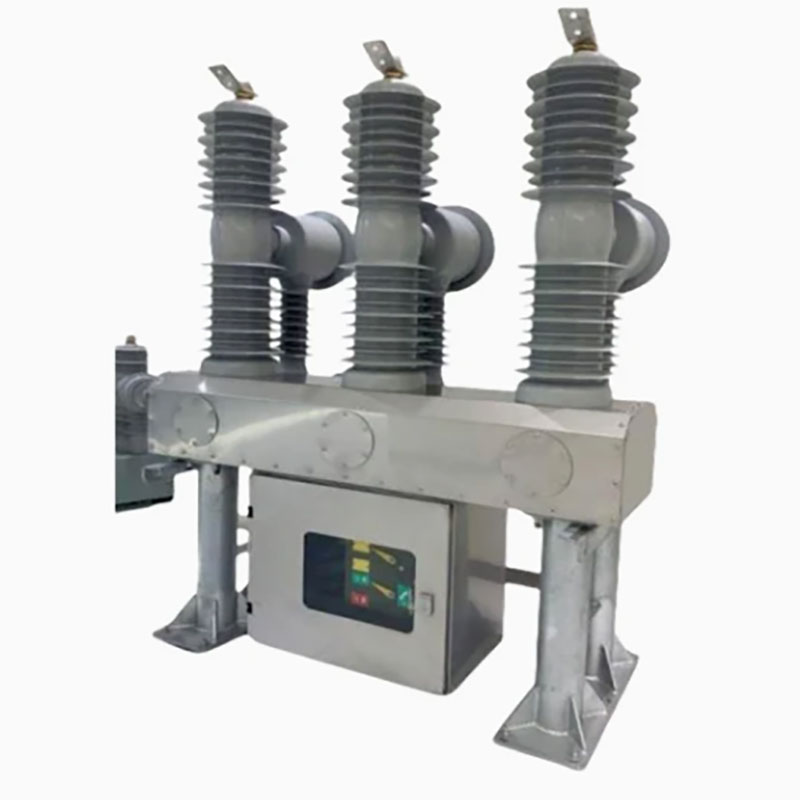

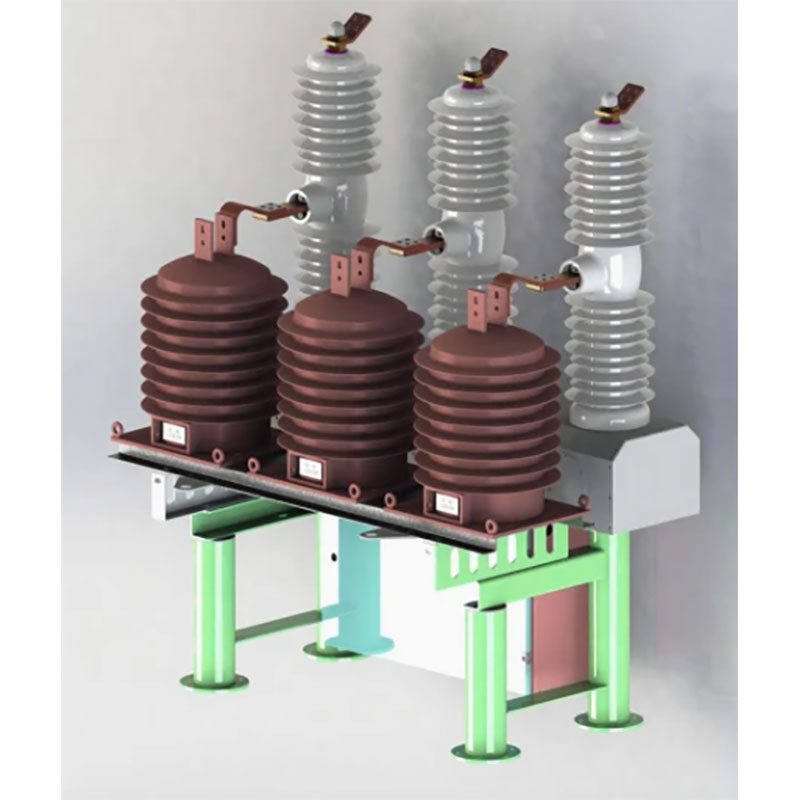

屋外真空回路ブレーカー

Dahu Electricが製造した屋外の真空回路ブレーカーは、定格電圧40.5 kVと周波数50 Hzの屋外配布ユニットであり、変電所のフィーダー側と、一般的な保護、制御、およびスイッチの頻繁な動作を必要とする産業および鉱業企業に適用できます。

お問い合わせを送信

製品説明

サーキットブレーカーの本体は、真空絶滅、シンプルな構造、強力な中断能力、長いサービス寿命を備えています。極はエポキシ樹脂 /シリコンゴム複合絶縁体、オイルとSF6ガスなしで作られています。

複合断熱構造を使用した後、屋外の真空回路ブレーカーは、通常の動作条件下での空気距離とクリープ距離の要件を満たし、回路ブレーカーの体積、主要な導電性ループ真空溶解、および絶縁シリンダーに動的および静的導電接続がインストールされるため、位相は300mmのみになります。メイン回路の電気接続はすべて、高い信頼性を備えた固定接続です。

製品の詳細

モジュラーメカニズム

モジュラーメカニズム設計、高度に標準化された構造。

メカニズムは組み立て /分解が簡単で、メンテナンスが簡単です。

より少ない部品の高い信頼性

統合された充電ハンドルにより、操作が便利で簡単になります

ポットタイプのポール

環境に優しい断熱材のPA66は、軽量で高い誘電性性能を提供します。

製品のライフサイクル後のリサイクル可能で簡単な廃棄。

費用対効果と信頼性。

真空回路ブレーカー

IECおよびGB標準の要件を完全に満たしています。

完全な連動し、誤操作を防ぎ、運用中の安全性を提供します。

モジュラー設計、配信時間の短縮。

小さなオープニングリバウンドと優れたパフォーマンス。

パフォーマンスの利点

製品には双安定性の永久磁石動作メカニズムが装備されており、メカニズムには永久磁石が装備されており、保持力を提供するための永久磁石が装備されているため、従来のスプリング動作メカニズムと比較して、スイッチがオープンおよびクローズド状態に維持され、機械的伝達チェーンの数が短縮されるため、機械式の寿命が短縮されます。

主な技術仕様

技術的なパラメーター
いいえ。	アイテム			ユニット	価値
1	定格電圧			KV	40.5
2	定格断熱レベル（海面： 1000m）	1分の電力頻度耐えられます電圧	ドライテスト		95
			ウェットテスト（地球外絶縁）		85
		稲妻の衝動に耐えます電圧（ピーク）1.2/50us			200
3	定格電流			A	1600/2500
4	定格頻度			Hz	50/60
5	定格の短絡壊れた電流			kA	31.5
6	定格操作シーケンス			O-0.3S-CO-180S- Co-180S-C
7	評価された短絡壊れた電流断裂時間			時代	20
8	定格短絡閉鎖電流（ピーク）			kA	80
9	定格ピーク耐電流				50
10	定格短時間の耐値				31.5
11	完全に壊れる時間			S	<0.125
12	定格の短絡期間				4
13	機械的な生活			時代	10000
14	定格動作電圧と補助回路定格電圧			V	110/220

回路ブレーカーの機械的特性パラメーター

いいえ。	アイテム	ユニット	価値
1	クリアランスに連絡します	mm	18±1
2	オーバートラベルに連絡してください	mm	6±1
3	開口速度	MS	1.6±0.2
4	閉鎖速度	MS	0.8±0.2
5	3位の開閉の同時性	MS	≤2
6	位相距離	mm	680±2
7	クロージングバウンス時間に連絡してください	MS	≤3
8	各位相導電性回路抵抗	赤ちゃん	≤60
9	閉鎖時間	MS	25〜60
10	開口時間	MS	20〜50
11	エネルギー貯蔵モーターの定格電力頻度	W	110
12	Energy Storaeモーターの定格電圧	V	220
13	Max./Min.Motor電圧		120％/80％
14	定格クロージング動作電圧		220
15	Max./min。閉鎖動作電圧		120％/80％
16	定格オープニング動作電圧		220
17	Max./min。オープニング動作電圧		120％/65％

動作メカニズムの技術的パラメーター
いいえ。	アイテム		ユニット	価値
1	定格動作電圧	オープニングトリッパー	V	AC220
		トリッパーを閉じる		AC220
2	定格抵抗	オープニングトリッパー	Ω	56
		トリッパーを閉じる		56
3	定格出力頻度	オープニングトリッパー	W	320
		トリッパーを閉じる
4	エネルギー貯蔵モーターパワー周波数			110
5	モーターエネルギー貯蔵の定格電圧		V	AC220
6	エネルギー貯蔵時間		S	≤10
