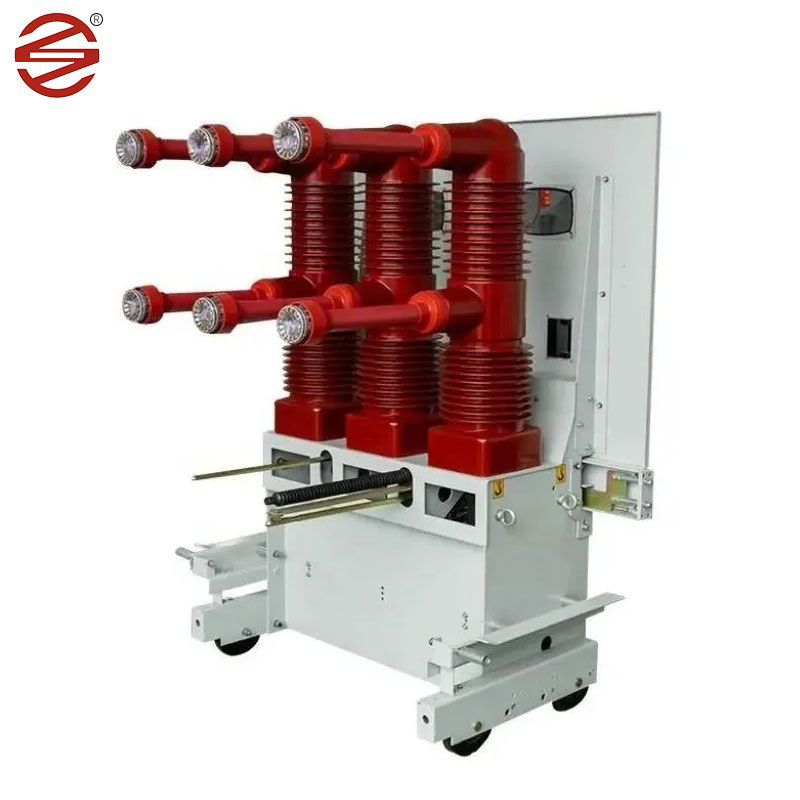

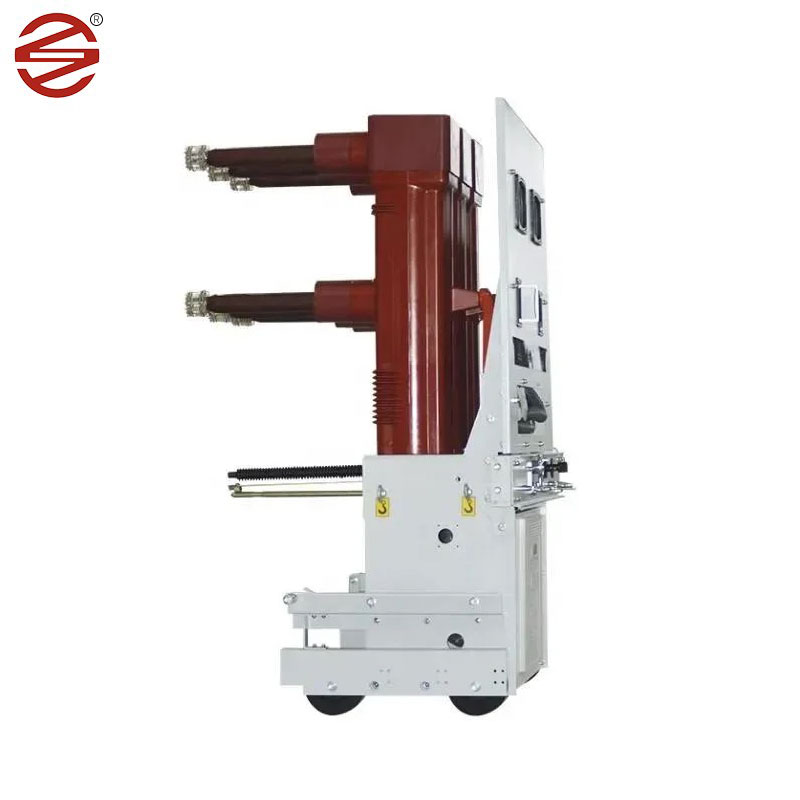

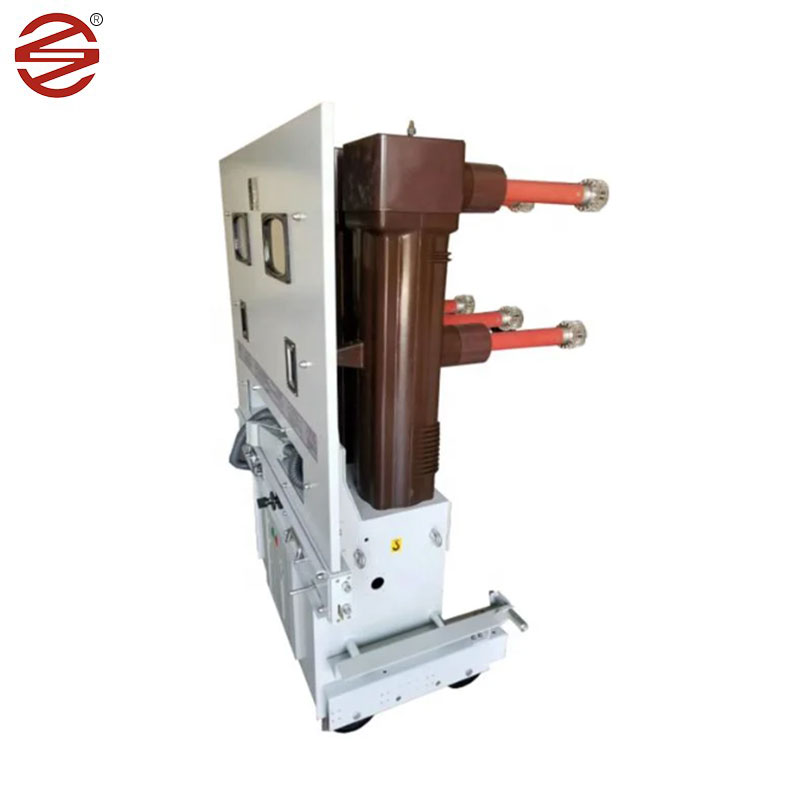

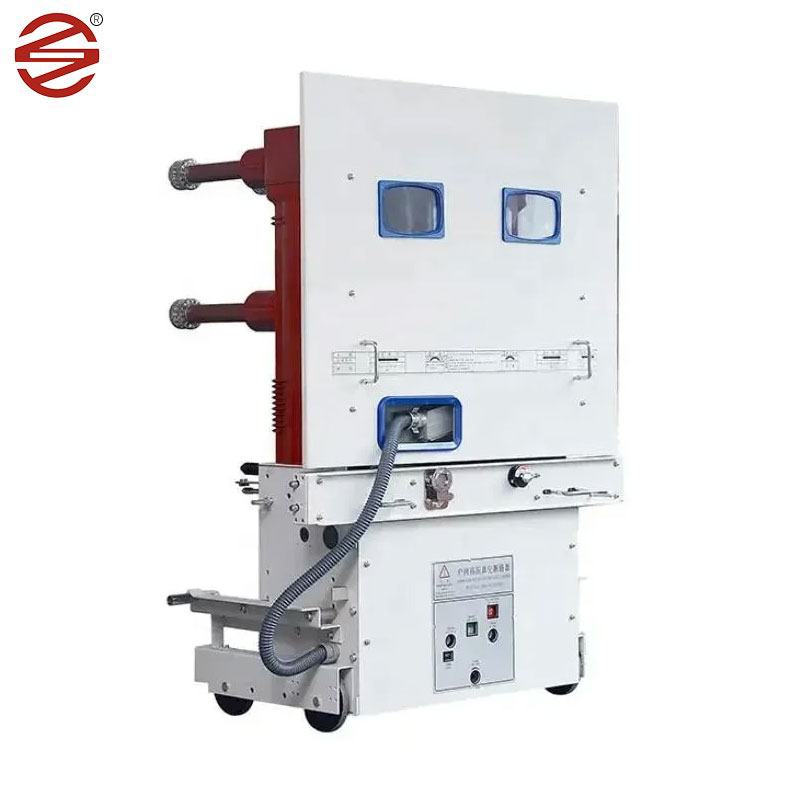

40.5kV真空回路ブレーカー

Dahu Electricが製造した40.5kvの真空回路ブレーカーは、3相AC 50Hz、40.5kVシステムに適しています。産業および鉱業企業、発電所、変電所には、荷重電流、過負荷電流電流として電力植物、変電所に使用でき、頻繁な操作の場合に適しています。この回路ブレーカーは、上下の配置構造を採用し、回路ブレーカーの深さを効果的に減らします。複合断熱構造、3つの独立したエポキシ樹脂断熱シェルによって分離された3相アーク消滅チャンバー、および関連する荷電体を採用します。

お問い合わせを送信

製品説明

複合断熱構造を使用した後、40.5kVの真空回路ブレーカーは、通常の動作条件下での空気距離とクリープ距離の要件を満たし、回路ブレーカーの体積を効果的に減らし、主要な導電性ループ真空インタープーターと動的および静的導電接続が絶縁シリンダーに設置されているため、位相は300mmです。メイン回路の電気接続はすべて、高い信頼性を備えた固定接続です。

製品の詳細

モジュラーメカニズム

モジュラーメカニズム設計、高度に標準化された構造。

メカニズムは組み立て /分解が簡単で、メンテナンスが簡単です。

より少ない部品の高い信頼性

統合された充電ハンドルにより、操作が便利で簡単になります

ポットタイプのポール

環境に優しい断熱材のPA66は、軽量で高い誘電性性能を提供します。

製品のライフサイクル後のリサイクル可能で簡単な廃棄。

費用対効果と信頼性。

真空回路ブレーカー

IECおよびGB標準の要件を完全に満たしています。

完全な連動し、誤操作を防ぎ、運用中の安全性を提供します。

モジュラー設計、配信時間の短縮。

小さなオープニングリバウンドと優れたパフォーマンス。

パフォーマンスの利点

製品には双安定性の永久磁石動作メカニズムが装備されており、メカニズムには永久磁石が装備されており、保持力を提供するための永久磁石が装備されているため、従来のスプリング動作メカニズムと比較して、スイッチがオープンおよびクローズド状態に維持され、機械的伝達チェーンの数が短縮されるため、機械式の寿命が短縮されます。

主な技術仕様

プロジェクト		ユニット	パラメーター
定格電圧		KV	40.5
定格電流		A	1250		1600	2000、2500
定格の短絡破壊電流		kA	25	31.5	25	31.5
動的安定電流（ピーク値）		kA	63	80	63	80
4S熱安定電流		kA	25	31.5	25	31.5
定格の短絡を作る電流（ピーク値）		kA	63	80	63	80
定格の短絡電流の破損時間		時代	20
定格操作シーケンス			O-0.3 S-CO-180 S-CO
定格断熱レベル	1分の電力頻度に耐える電圧	KV	95
	稲妻衝動に耐える電圧に耐える（ピーク値）		185
機械的な生活		時代	10000
評価された単一コンデンサバンクのオープニングと現在		A	630
バックツーバックコンデンサバンクの電流と評価されています		A	400
エネルギー貯蔵モーター定格電圧		V	AC 、DC：110; 220
エネルギー貯蔵モーターの定格電力		W	≤230
エネルギー貯蔵時間のエネルギー貯蔵時間		S	≤15
閉じたコイルと開口部の定格電圧		V	DC：110; 220
閉鎖と開口部のコイルの定格電流		A	1.05（110V）0.96（220V）
開口部にお問い合わせください		mm	20±2
連絡先ストローク		mm	7.5±1.5
異なる期間の三相組み合わせ		MS	≤2
連絡時間の閉鎖時間		MS	≤3
主回路抵抗（壁の接触を除く）		赤ちゃん	≤40
