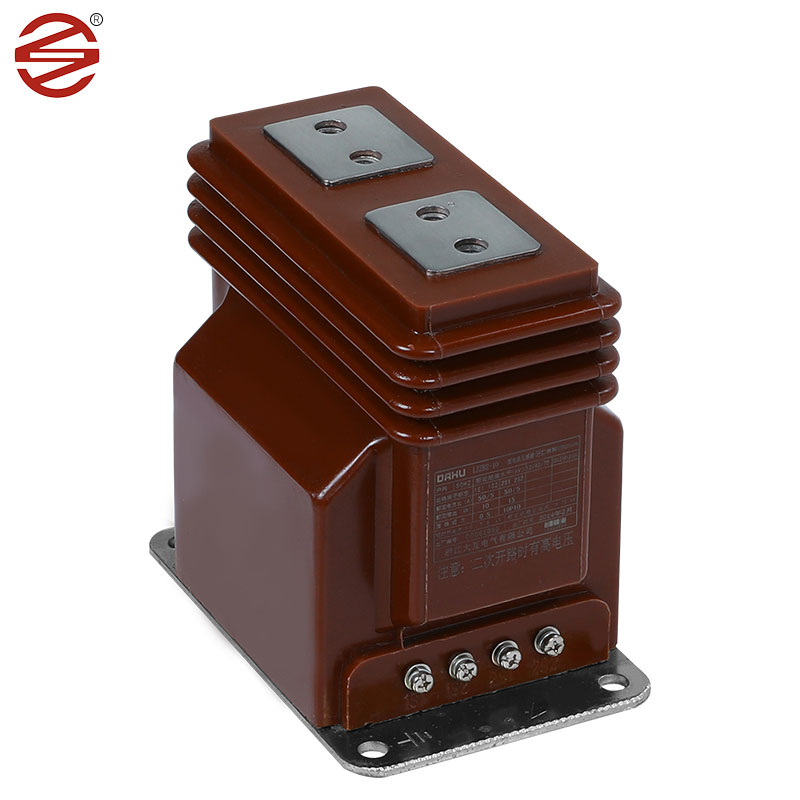

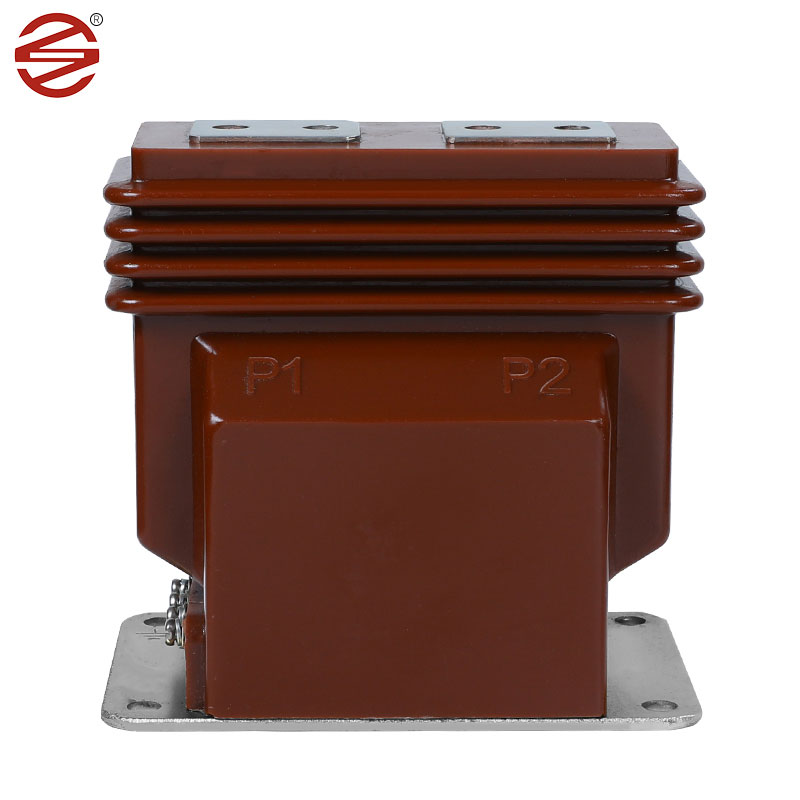

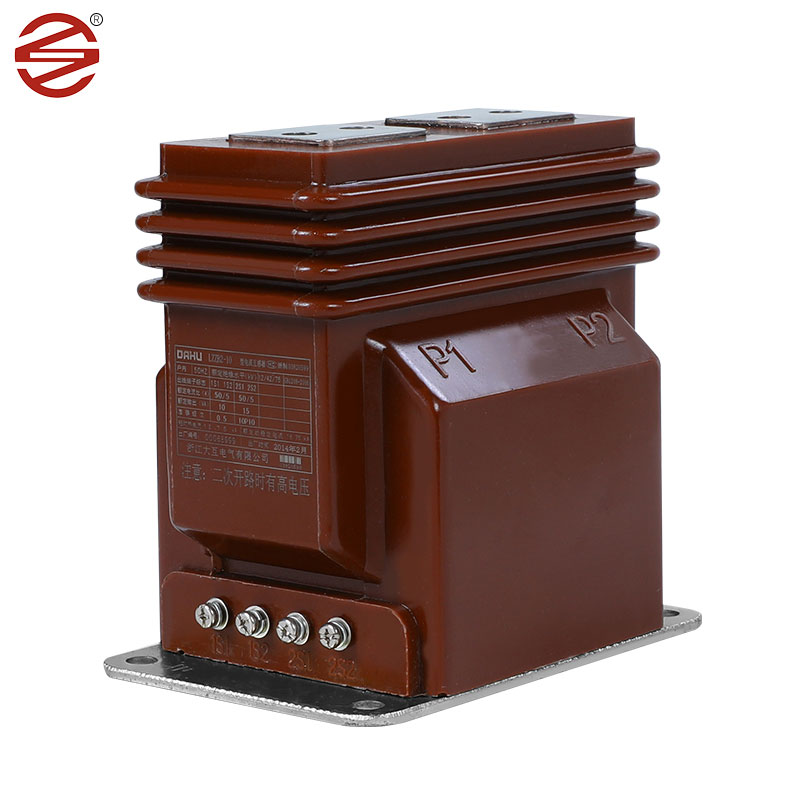

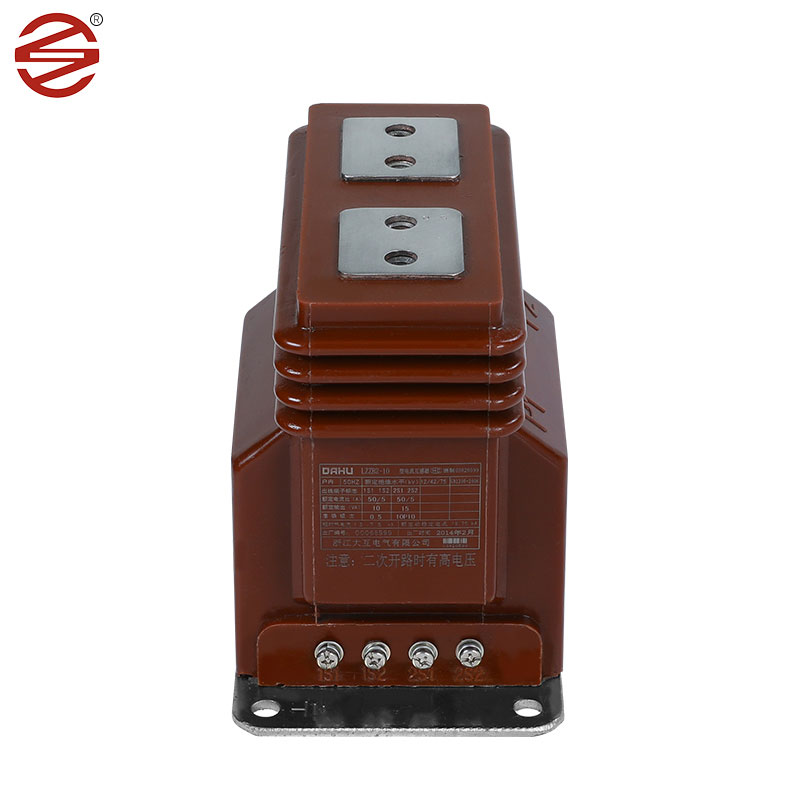

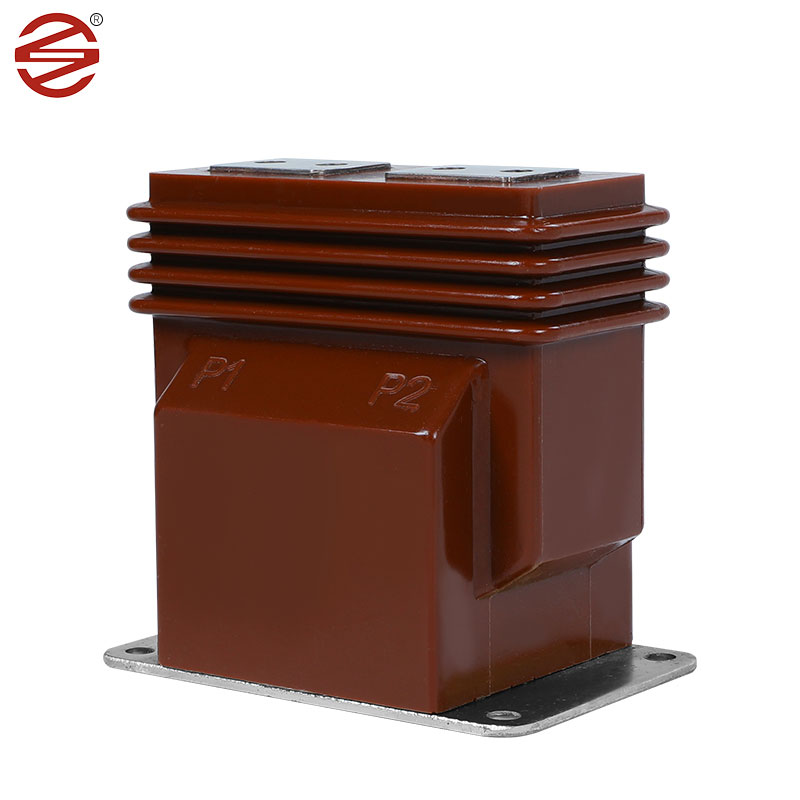

電気10kv変流器

電気 10kv 変流器は屋内配電盤内で重要な役割を果たし、単相および三相 AC システムの両方で電流測定、電力量監視、保護リレーのための堅牢なソリューションを提供します。これらのシステムは 50Hz または 60Hz の周波数でシームレスに動作し、最大 12kV に達する機器電圧までの幅広い電力ニーズに対応します。

お問い合わせを送信

製品説明

冷間圧延ケイ素鋼板: 10kV 変流器は通常、コアに冷間圧延ケイ素鋼板を使用します。これらの材料は、高透磁率や低コア損失などの優れた磁気特性を備えており、効率的なエネルギー伝達と最小限の電力損失を保証します。

エポキシ樹脂: エポキシ樹脂は、その優れた誘電特性と機械的強度により、10kV 変流器に推奨される絶縁材料です。エポキシ樹脂鋳造は信頼性の高い絶縁を提供し、内部コンポーネントを電気的故障や環境要因から保護します。

銅 : 銅導体は通常、10kV 変流器の巻線に使用されます。これらの材料は高い導電性と機械的耐久性を備えており、動作ストレスに耐えながら電流信号を効率的に伝送できます。

材質 (エポキシ樹脂): 10kV 変流器はエポキシ樹脂製のエンクロージャに収納されています。エポキシ樹脂は優れた絶縁特性を備えており、電流または電圧の交差を効果的に防止して、回路の安全な動作を保証します。高温耐性があり、高温環境での動作要件に適応できます。

優れた耐食性があり、一部の化学物質の浸食に耐え、変圧器の耐用年数を延ばします。優れたシール性能を備えているため、エポキシ変圧器は通常、優れた防水性と防湿性能を備えており、湿気の多い場所での使用に適しています。従来の油入変圧器と比較して、エポキシ変圧器は一般に軽量で、設置と保守が簡単です。

電気 10kv 変流器パラメータ

1.	応用	測光
2.	インストール	屋内。
3.	工事	乾式エポキシレジンキャスト
4.	絶縁	キャストレジン
5.	フェーズ数	シングル
6.	定格周波数	50Hz
7.	システム一次定格電圧	50Hz
7.	システム一次定格電圧	11 kV 相間
8.	最大システム電圧	12kV 相間
9.	システムアース	効果的に接地されている
10.	基本絶縁レベル(1.2/50μ秒)	75KV
11.	電源周波数耐電圧(1分50秒) Hz)。	28KV
12. 13.	比率： 11kVフィーダー主要な	10-20/5A シングルワインディング
14.	二次	単巻
15.	精度クラス	測定用0.2/0.2S
16.	重荷： a) 測定用	7.5-10VA
17.	短時間電流定格	1秒間最小10kA
18.	拡張電流定格	定格電流の120%
19.	過電流定格	<10A
20.	沿面距離	25mm/KV(最小)
21.	標準	設計、製造、試験、設置およびパフォーマンスは以下に従うものとします IEC 61869-1 および IEC の最新版 61869-2。
