12kv放電コイル

Dahu Electric は、12kv 放電コイルを卸売できる中国の 12kv 放電コイルのメーカーおよびサプライヤーです。専門的なサービスとより良い価格を提供できます。

お問い合わせを送信

製品説明

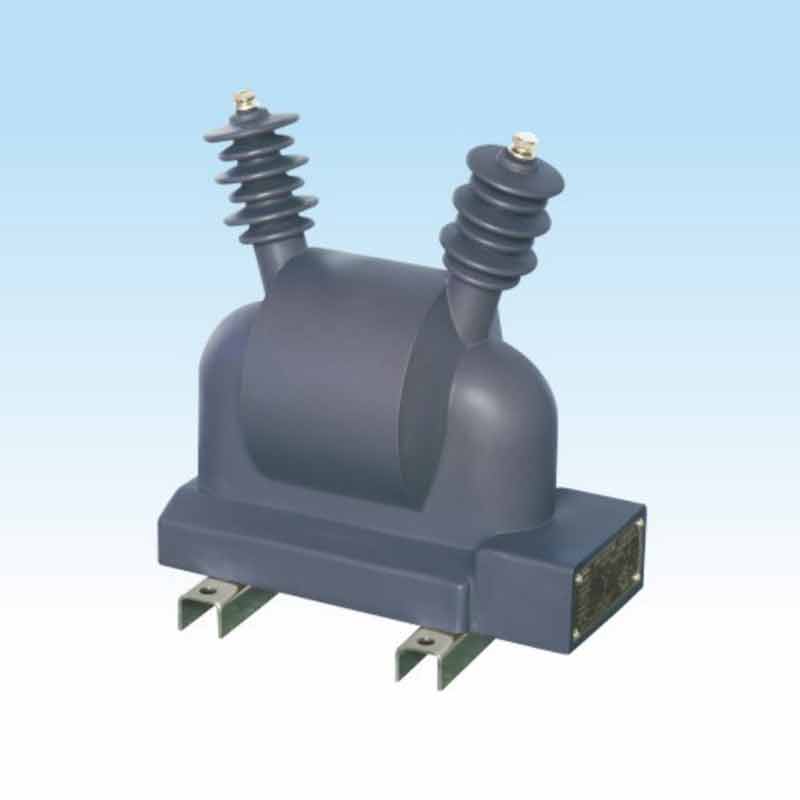

この12kv放電コイルの放電コイルは屋外用エポキシ樹脂注型完全密閉品です。交流周波数50Hz、定格電圧10kV以下の電力系統に使用可能です。高電圧並列接続コンデンサ群と接続されています。コンデンサ群がシステムから遮断された場合、コンデンサ群の残留電圧を安全な電圧まで下げるのにわずか5秒しかかかりません。正常に動作している場合。二次巻線は電圧インジケータとして使用されます。ユーザーに特別な要件がある場合は、残留電圧巻線によるリレー保護動作を持たせることができます。

タイプの説明

技術データ

a、負荷力率: COSф=0.8(遅れ);

b、表面沿面距離: 530mm以上;

c、製品はDL/T653-2009《注文用高電圧並列接続コンデンサ用放電コイルの仕様》規格に準拠しています。

d、その他の技術データは次の表を参照してください。

タイプ	定格電圧比 (kV)	正確さクラスと評価された二次出力(VA)				放電容量 (ムヴァル)	定格絶縁レベル (kV)
		0.2	0.5	レベル1	6P
FDGE10/6.6//3-(1.7-3.4)-1W	6.6//3/0.1 6.6//3/0.1/0.1/3	20	50	100	100	1.7～3.4	7.2/32/60
FDGE10/7.2//3-(1.7-3.4)-1W	7.2//310.1 7.2//31/0.1/0.1/3
FDGE10/11/J3-(1.7-3.4)-1W	11//3/0.1 11//3/0.1/0.1/3						12/42/75
FDGE10/12/3-(1.7-3.4)-1W	12//3/0.1 1213J0.110.1/3
