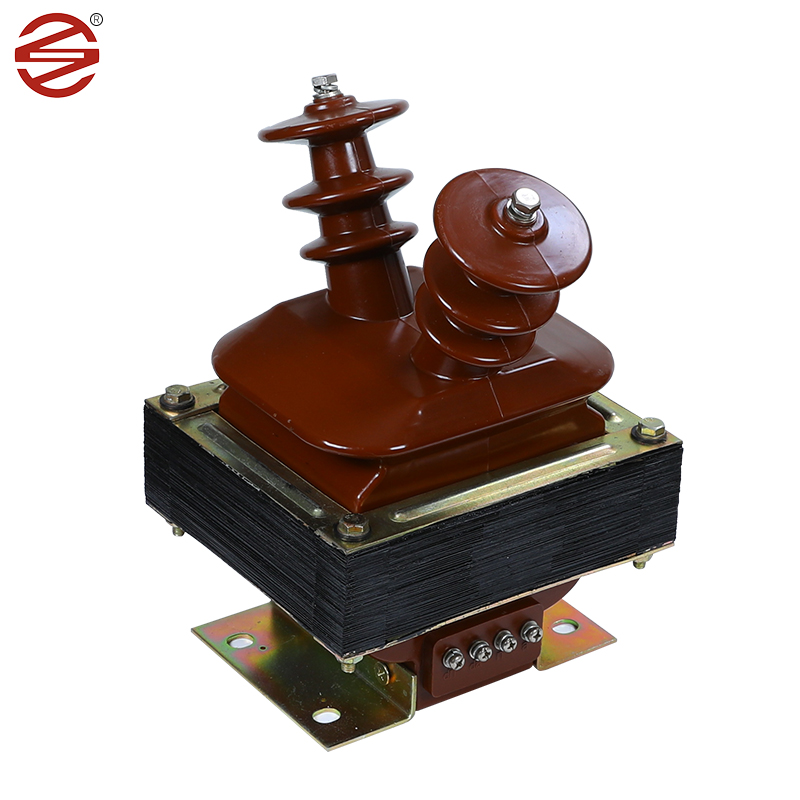

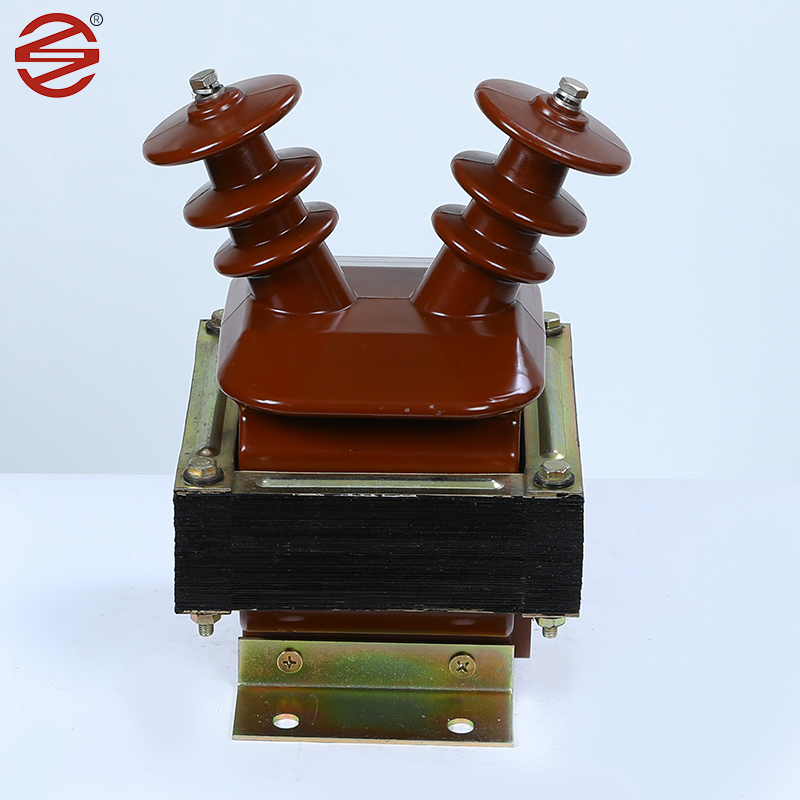

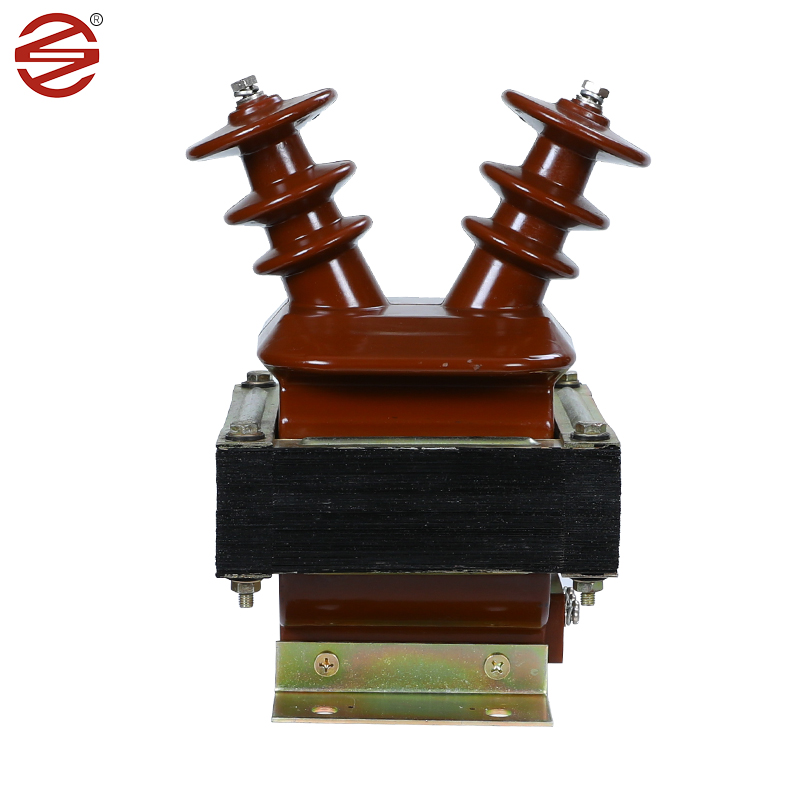

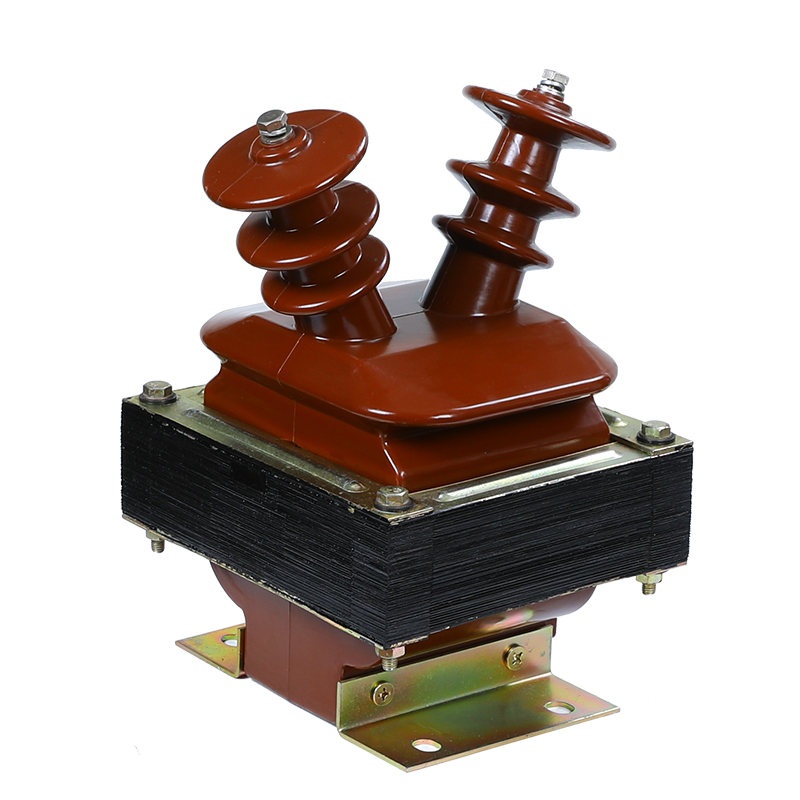

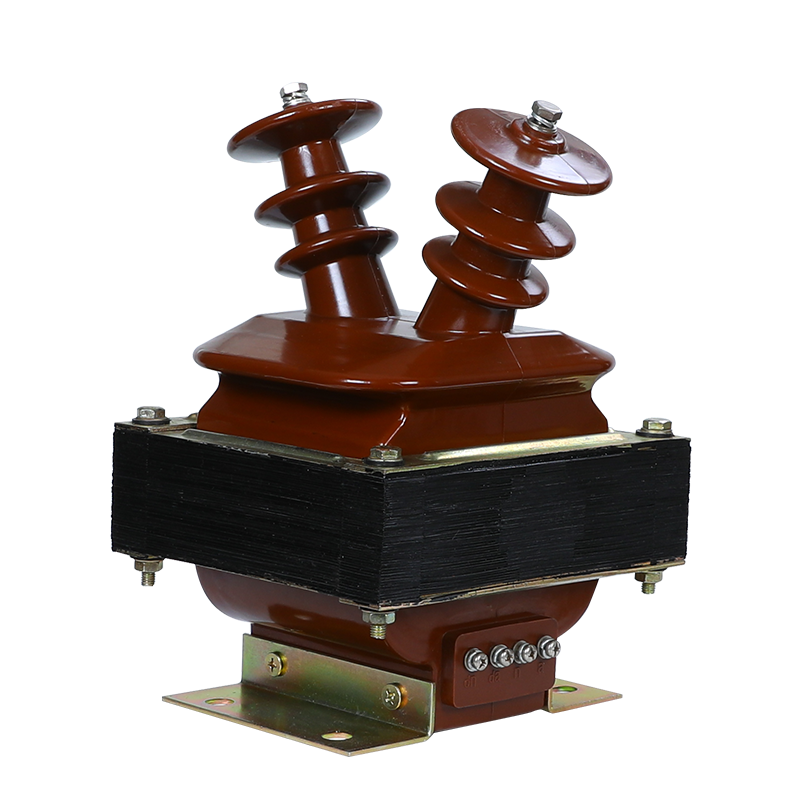

10kv変圧器

DAHU ELECTRIC が製造する 10kV 変圧器は屋内配電盤で重要な役割を果たし、単相および三相 AC システムの電流測定、電力量監視、保護リレーに強力なソリューションを提供します。これらのシステムは 50Hz または 60Hz の周波数でシームレスに動作し、最大 12kV の機器電圧に対する幅広い電気要件を満たします。

お問い合わせを送信

製品説明

冷間圧延珪素鋼板: 10kV 変圧器は通常、冷間圧延珪素鋼板をコアとして使用します。これらの材料は冷間圧延されており、高透磁率や低鉄損などの優れた磁気特性を備えており、変流器に最適です。冷間圧延ケイ素鋼板をコア材料として使用することにより、変流器は効率的なエネルギー伝達を実現し、システムの効率を向上させることができます。他の材料と比較して、冷間圧延ケイ素鋼板はヒステリシスループと磁化損失が低いため、エネルギーの無駄が少なく、消費電力が低くなります。

エポキシ樹脂: エポキシ樹脂は優れた誘電特性と機械的強度を備えており、10kV 変圧器の絶縁材料の第一選択です。エポキシ鋳造は信頼性の高い絶縁を提供し、内部コンポーネントを電気的故障や環境要因から保護します。

銅 : 銅導体は通常、10kV 変圧器の巻線に使用されます。これらの材料は高い導電性と機械的耐久性を備え、動作ストレスに耐えながら電流信号を効率的に伝送できます。

材質 (エポキシ樹脂): 10kV 変圧器はエポキシ樹脂製のエンクロージャに収納されています。エポキシ樹脂は優れた絶縁特性を備えており、電流または電圧の交差を効果的に防止して、回路の安全な動作を保証します。

高温耐性があり、高温環境での作業要件に適応できます。

優れた耐食性があり、一部の化学物質の浸食に耐え、変圧器の耐用年数を延ばします。

エポキシ変圧器は密封性能が優れているため、通常、防水性と防湿性に優れており、湿気の多い環境での使用に適しています。

従来の油入変圧器と比較して、エポキシ変圧器は一般に軽量で、設置と保守が簡単です。

製品の優位性

当社の製品のネジと底板のメッキは8um/minに達し、より防湿性と防錆性があります。光沢が良くなります。

1.	応用	測光
2.	インストール	屋内。
3.	絶縁	キャストレジン
4.	タイプ	電圧誘導
5.	工事	乾式エポキシレジンキャスト
6.	フェーズ数	単相(1セット=3個)
7.	頻度	50Hz
8.	取り付け取り付け済み	ガントリー構造に取り付けられた状態でのサポート
9.	システム一次定格電圧	11 kV(相間)
10.	システム一次最大電圧	12 kV (相間)
11.	システム地球人	効果的に接地されている
12.	基礎絶縁（耐衝撃性）電圧）	75kV
13.	電源周波数耐電圧	28kV
14.	一次巻線の中性端、アースへの直接接続	10kVに耐える絶縁低周波テスト。
15.	二次巻線の種類	単巻
16.	変換率	11kV//3/0.11kV/3
17.	沿面距離	25mm/kV(最小)
18.	定格二次負担	7.5～10VA
19.	電圧制限係数	1.2 連続、1.5 30 秒
20.	精度のクラス	測光の場合は 0.2。
21.	標準	設計、製造、テスト、設置、パフォーマンスは最新のものに従うものとします IEC 61869-1 および IEC 61869-3 のエディション。
